Paketi LCC03 za integrirana vezja

CLCC: Keramični nosilec čipov brez svinca za aplikacije z visoko gostoto

Pregled izdelka

Keramični nosilec čipov brez svinca (CLCC) je visokozmogljiv paket površinskih motenj, ki je zasnovan za vrhunsko miniaturizacijo in visokofrekvenčno zmogljivost. Z zamenjavo tradicionalnih potencialnih strank s metaliziranimi sponkami (kastelacije) na paketu na obodu, CLCC dramatično zmanjša velikost in skrajša električno pot do PCB. Naši CLCC-ji so zgrajeni iz kakovostne večplastne keramike, ki ponujajo vrhunsko toplotno prevodnost in možnost za pravo hermetično pečat. Zaradi tega je idealna rešitev za keramično embalažo za zahtevne aplikacije v telekomunikacijah, vesoljski in visokozmogljivi potrošniški elektroniki, kjer so prostor, teža in zmogljivost vsi ključni gonilniki oblikovanja.

Tehnične specifikacije

Ponujamo širok portfelj paketov CLCC v standardnih odtisih v industriji.

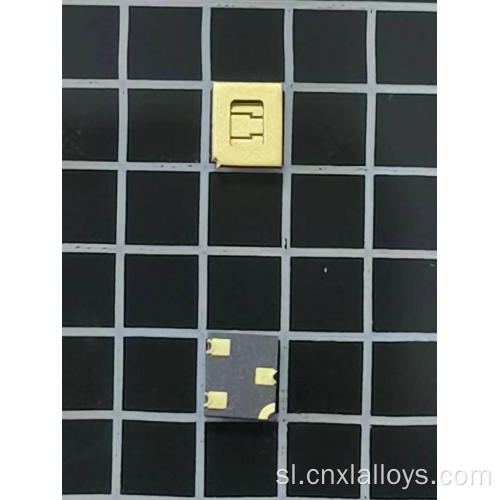

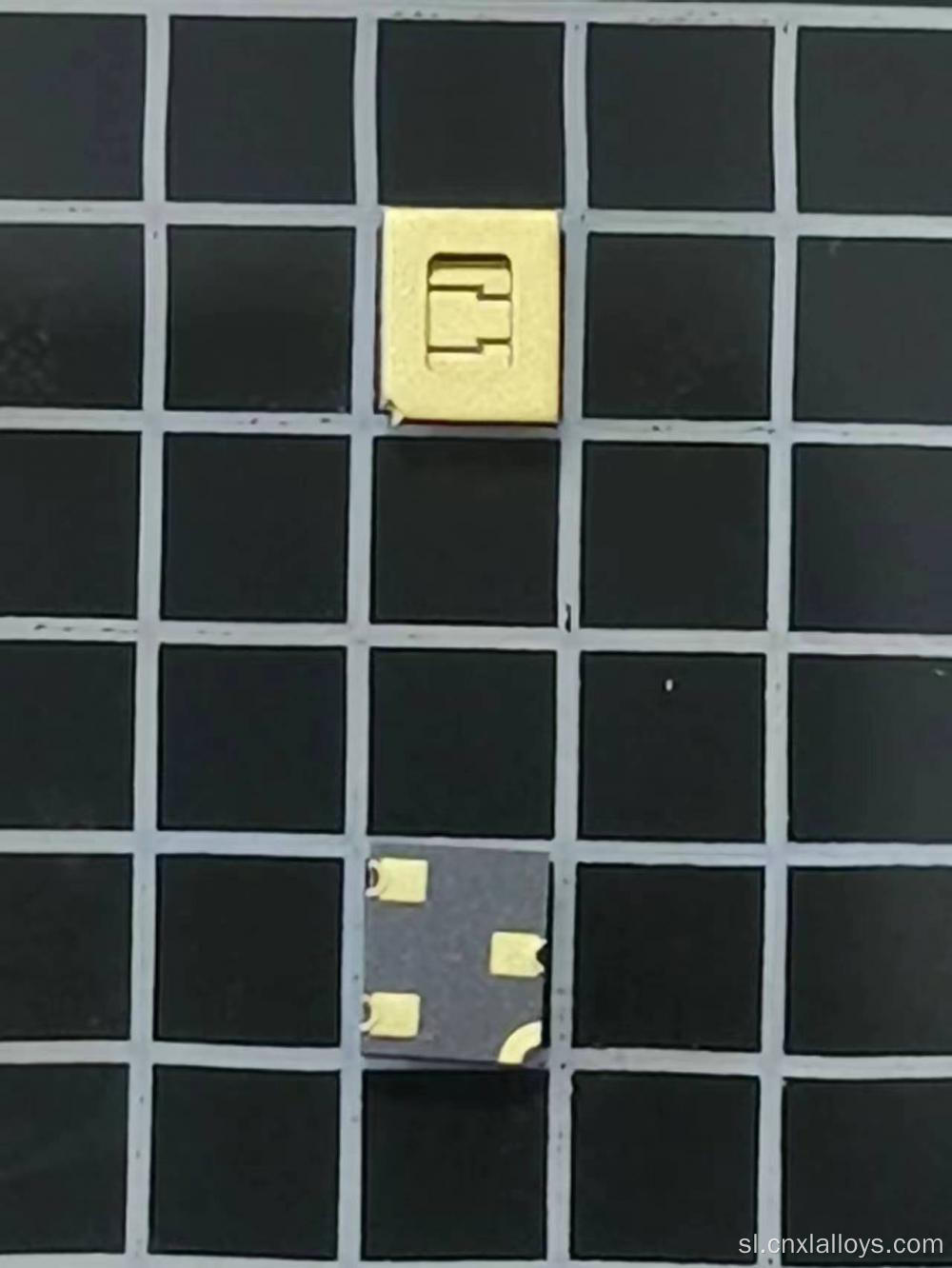

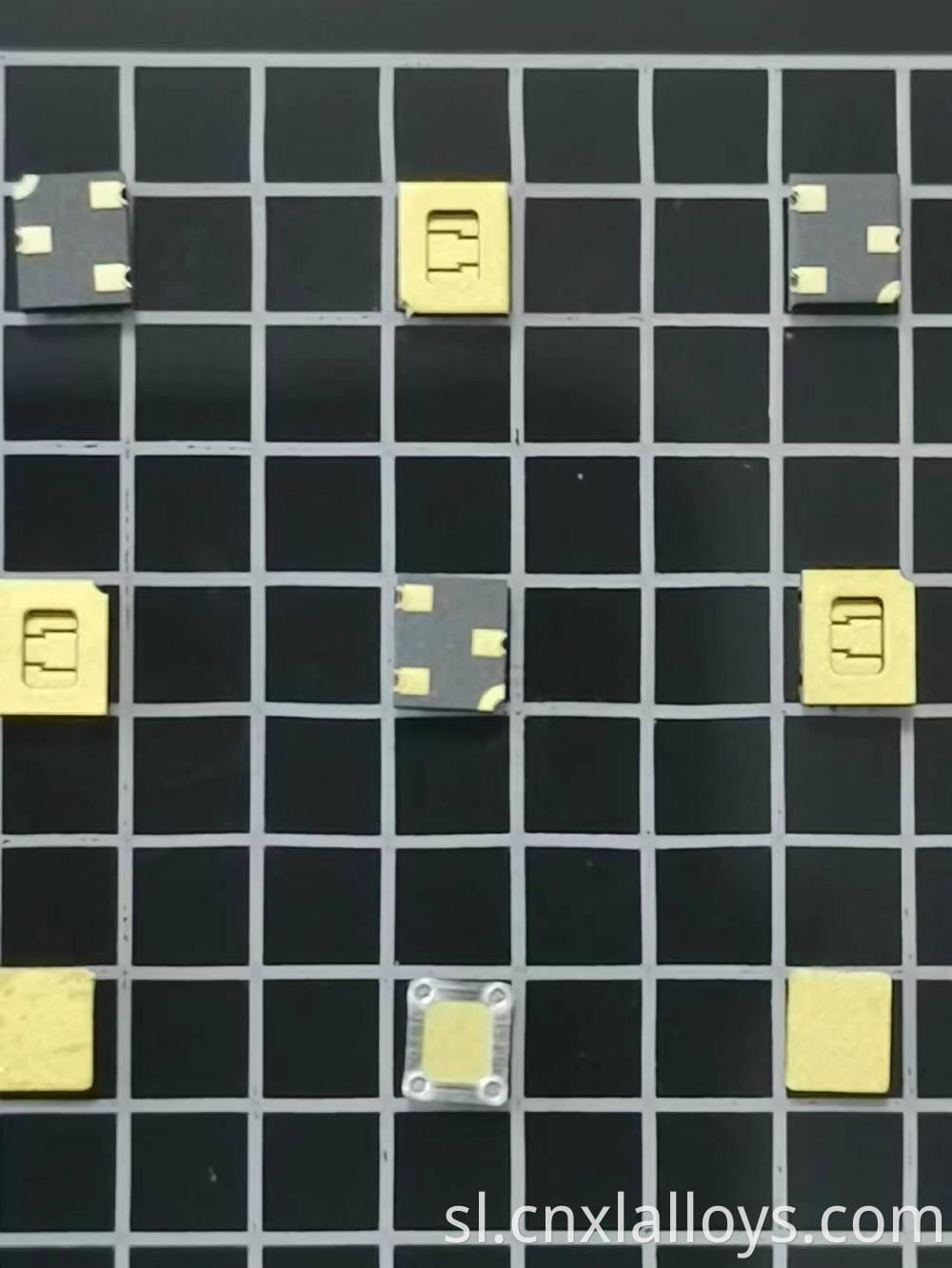

Slike izdelka

Funkcije in prednosti izdelka

Največja miniaturizacija

Dizajn brezveznih svinc ponuja eno najvišjih na voljo gostote V/I, kar vam omogoča znatno zmanjšanje odtisa integriranega vezja na PCB v primerjavi s svinčenimi paketi.

Odlična visokofrekvenčna zmogljivost

Odprava potencialnih strank povzroči zelo nizko parazitsko induktivnost in kapacitivnost. To zagotavlja čisto signalno pot, zaradi česar je CLCC izjemno izbiro za RF, mikrovalovno pečico in visoko hitrost digitalnih vezij.

Vrhunska toplotna disipacija

Keramično telo zagotavlja veliko učinkovitejšo toplotno pot stran od IC v primerjavi s plastičnimi paketi. Toplota se lahko izvaja skozi keramične in spajke spoje neposredno v PCB, tako da napravo ohladi.

Velika zanesljivost

Močna, monolitna keramična konstrukcija in sposobnost ustvarjanja pravega hermetičnega pečata zagotavljata neprimerljivo zaščito za občutljive IC v ostrih delovnih okoljih.

Kako sestaviti pakete CLCC

1. Oblikovanje PCB: Oblikujte odtis PCB v skladu z podatkovnim listom v paketu in tako zagotovite ustrezne dimenzije ploščic za dobre fileje za spajkanje.
2. Tiskanje spajkalne paste: Uporabite šablon za nanašanje spajke paste na ploščice PCB.
3. Namestitev komponent: Uporabite avtomatizirano opremo za izbiro in mesto, da natančno postavite CLCC na spajkalno pasto.
4. Reflow spajkanje: ploščo obdelajte skozi reflow pečico s pomočjo nadzorovanega temperaturnega profila, da ustvarite zanesljive povezave spajkanja.
5. Pregled: Uporabite avtomatizirani optični pregled (AOI) ali rentgenski pregled, da preverite kakovost spajk.

Scenariji prijave

• Brezžična komunikacija: RFIC, MMIC in druge komponente v prenosnih radijih in osnovnih postajah.
• Aerospace & Defense: Digitalni procesorji in senzorji visoke hitrosti, kjer so velikost, teža in zanesljivost kritični.
• Medicinske pripomočke: implantacijska in diagnostična oprema, ki zahteva kompaktne in zanesljive elektronske pakete .
• Visokozmogljivo računalništvo: pomnilniški moduli in podporni čipi, kjer je ključna gostota plošče.

Ugodnosti za stranke

• Zmanjšajte svoj izdelek: drastično zmanjšajte velikost in težo svojih elektronskih sklopov.
• Zmogljivost povečanja: Omogočite, da vaši vezji za visoke hitrosti in RF delujejo v celotnem potencialu z nizkoparazitskim paketom.
• Povečajte zanesljivost: zaščitite svoje dragocene ICS pred okoljskimi grožnjami in toplotnim stresom.
• Poenostavite zasnovo visoke gostote: preprosta, površinska rešitev za zapletene naprave z visokimi cenami.

Pogosta vprašanja (pogosto zastavljena vprašanja)
