48PIN paketi za brezžično komunikacijo

Get Latest Price

Način plačila:	T/T,Paypal
Incoterm:	FOB
Min. Naročilo:	50 Piece/Pieces
Prevoz:	Ocean,Land,Air,Express
Pristanišče:	Shanghai

Stik z nami

Opis izdelka

Atributi izdelka

Model št.: CQFN48

Blagovna znamka: Xl

Place Of Origin: China

Pakiranje & dostava

Prodajne enote

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Opis izdelka

CQFP48: 48-svinčni keramični Quad Flat paket za RFICS

Pregled izdelka

CQFP48 je 48-gladinski keramični četverični paket, ki zagotavlja visoko zanesljivo, hermetično zapečateno rešitev za kompleksne radiofrekvenčne integrirane vezje (RFIC) in ASIC. Kot ključna komponenta v našem portfelju brezžičnega RF embalaže je CQFP zasnovan za aplikacije za površino, ki zahteva zmerno število PIN z odličnimi električnimi in toplotnimi zmogljivostmi. Njegova večplastna keramična konstrukcija in skladni vodniki za galeb zagotavljajo celovitost signala in mehansko robustnost, zaradi česar je idealna izbira za stanovanja prefinjene ICS v brezžičnem komunikaciji, vesoljskem in industrijskem sistemu.

Tehnične specifikacije

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Slike izdelka

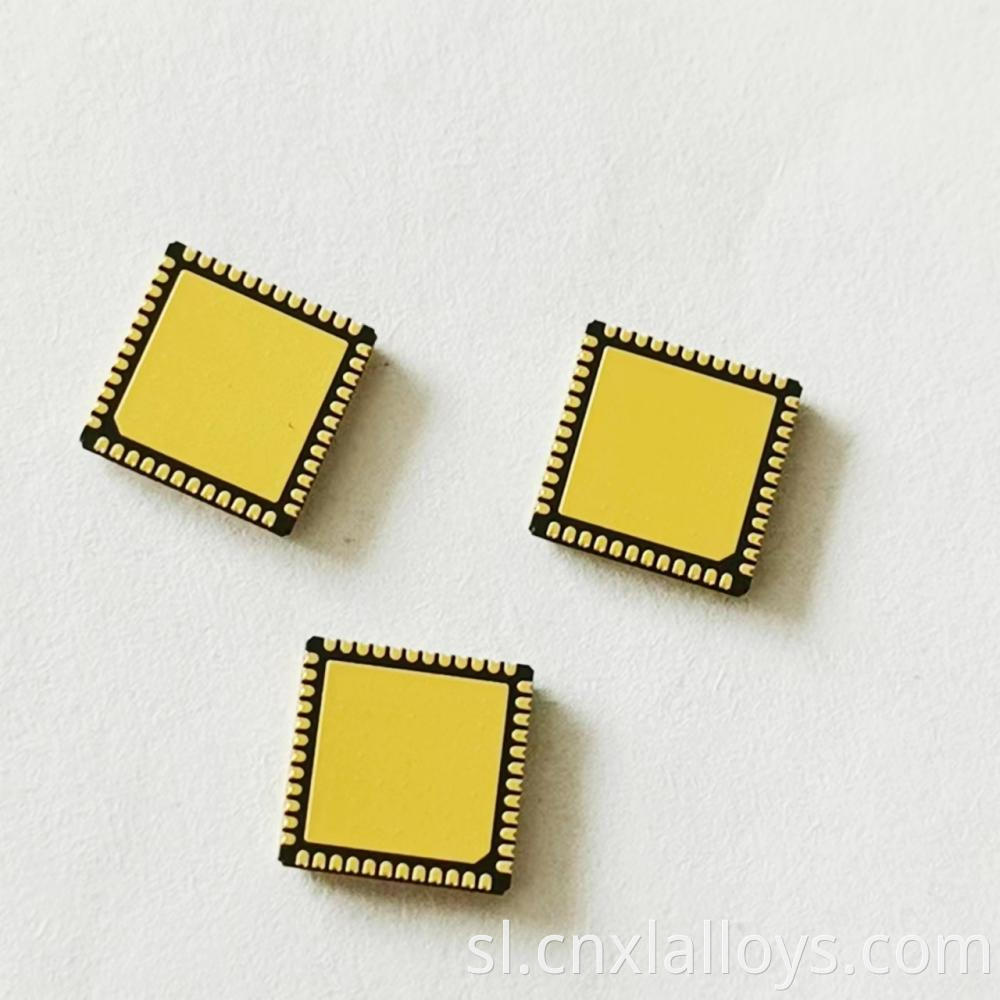

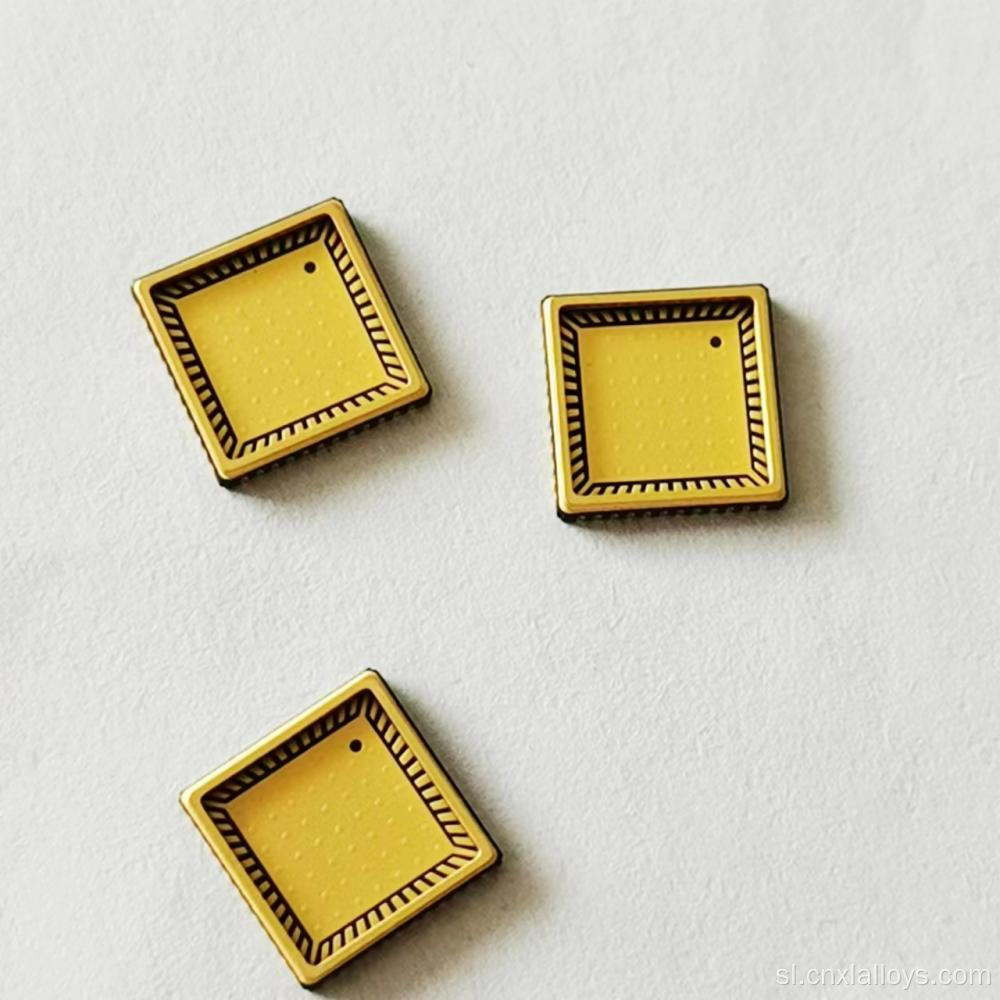

A high-reliability 48-pin CQFP for RF integrated circuits

Značilnosti in prednosti

Signalna pot z visoko integracijo: Keramična telesa in dobro nadzorovana geometrija svinca zagotavljata nizko parazitiko za odlične zmogljivosti pri RF frekvencah.
Hermetična zanesljivost: Resnično hermetično tesnilo ščiti občutljivo IC pred vlago in onesnaževalcev, ki je ključnega pomena za dolgoročno zanesljivost v težkih okoljih.
Robustna povezava SMT: skladni pretok galeb absorbira termo-mehanski stres med paketom in PCB, kar preprečuje utrujenost spajcev.
Odlična toplotna stabilnost: CTE telesa glinice se tesno ujema z modelom polprevodniških materialov, kot sta silicij in Gaas, kar zmanjšuje stres na matrici.
Oblikovanje vsestranskost: del široke družine keramičnih paketov s široko paleto števila pin in velikosti telesa.

Scenariji prijave

CQFP48 je vsestranski paket za široko paleto visokozmogljivih ICS:

RF oddajniki in modemi
Frekvenčni sintetizatorji (PLL) in napetostni oscilatorji (VCO)
Digitalni procesorji signalov (DSP) za radijske sisteme
Nadzor ICS za vesoljsko in obrambno elektroniko

Ugodnosti za stranke

Zagotovite zmogljivost sistema: uporabite visokokakovosten paket, ki omogoča, da vaš RFIC deluje v celotnem potencialu.
Garancija življenjska doba izdelka: Zaščitite svoje dragoceno integrirano vezje z robustnim, hermetičnim ohišjem, zasnovanim za dolgoročno delovanje.
Poenostavite sklop na ravni plošče: Zasnova površine z enostavno pregledovanjem poenostavitve poenostavlja vaše procese proizvodnje in nadzora kakovosti.

Pogosta vprašanja (pogosto zastavljena vprašanja)

V1: Kakšna je razlika med tesnjenjem spajkanja Ausn in varjenjem šivov?

A1: Obe sta hermetični tesnilni metodi z visoko zanesljivostjo. Ausn (zlato-tin) tesnjenje uporablja predhodno ali predhodno upodobljeno plast spajkalnika, ki se topi v peči, da se zatesni. Sejni varing uporablja elektrode za prehod toka skozi pokrov in paket, da ustvari zvar. Varjenje šivov je pogosto prednostno zaradi nižje temperature procesa, kar je lahko koristno za toplotno občutljive komponente v paketu.

V2: Kdaj naj določim paket z integriranim hladilnikom?

A2: Izberite različico z integriranim hladilnikom, če vaš IC razprši več kot 1-2 vatov moči. Toplotni hladilnik zagotavlja neposredno toplotno pot z nizko odpornostjo od matrice do PCB, kar je bistvenega pomena za ohranjanje temperature čipa v varnih mejah.

V3: Ali so ti paketi na voljo v ne-hermetični, nižji različici?

A3: Da, za manj zahtevne aplikacije lahko te pakete ponudimo z možnostjo, ki ni hermetično tesnjenje, na primer uporaba keramičnega ali plastičnega pokrova z epoksidnim tesnilom, ki zagotavlja bolj stroškovno učinkovito rešitev.
