Specializirana proizvodnja laserskih ohišja z visoko močjo

Specializirana proizvodnja laserskih ohišja z visoko močjo

Get Latest Price

Način plačila:	T/T,Paypal
Incoterm:	FOB
Min. Naročilo:	50 Piece/Pieces
Prevoz:	Ocean,Land,Air,Express
Pristanišče:	Shanghai

Stik z nami

Opis izdelka

Atributi izdelka

Model št.: QF051DB

Blagovna znamka: Xl

Place Of Origin: China

Pakiranje & dostava

Prodajne enote

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Opis izdelka

Termično optimizirana ohišja za laserske diode z visoko močjo

Pregled izdelka

Naša laserska ohišja z visoko močjo so specializirane rešitve za toplotno upravljanje, ki so zasnovane za zajemanje in zaščito polprevodniških laserskih diod z visoko močjo. Ta napredna oblika laserske embalaže z visoko močjo je ključnega pomena za zagotavljanje zmogljivosti, zanesljivosti in dolgoživosti laserskih sistemov, ki se uporabljajo v industrijskih, medicinskih in obrambnih aplikacijah. S kombiniranjem materialov z visoko prevodnostjo z robustno konstrukcijo keramike do kovin zagotavljajo izjemno učinkovito pot za odvajanje toplote, stabilno platformo za optične komponente in hermetično zaprto okolje za zaščito občutljivega laserskega diode pred onesnaženjem. Zasnovani so tako, da ravnajo z visokimi električnimi tokovi in obvladujejo intenzivne toplotne obremenitve, kar omogoča, da vaši laserski napravi delujejo na vrhunskem potencialu.

Tehnične specifikacije

Parameter	Specification
Application	Single-chip and multi-chip high-power semiconductor lasers
Current Handling	10A to 60A
Base / Heat Spreader Materials	Tungsten Copper (WCu), Molybdenum Copper (MoCu), Oxygen-Free Copper (OFC)
Wall & Frame Material	Kovar (Fe-Ni-Co Alloy) for controlled thermal expansion
Lead Materials	Kovar, Copper-Cored Kovar, Zirconium Copper
Insulator Type	High-purity Alumina ($Al_2O_3$) Ceramic Feedthroughs
Plating Options	Electrolytic Nickel (Ni), Gold (Au), Selective Gold Plating
Hermeticity	Hermetic (< 1x10⁻⁹ Pa·m³/s) and non-hermetic options available
Optical Interface	Can be configured with a sapphire window or a fiber optic tube

Slike izdelka

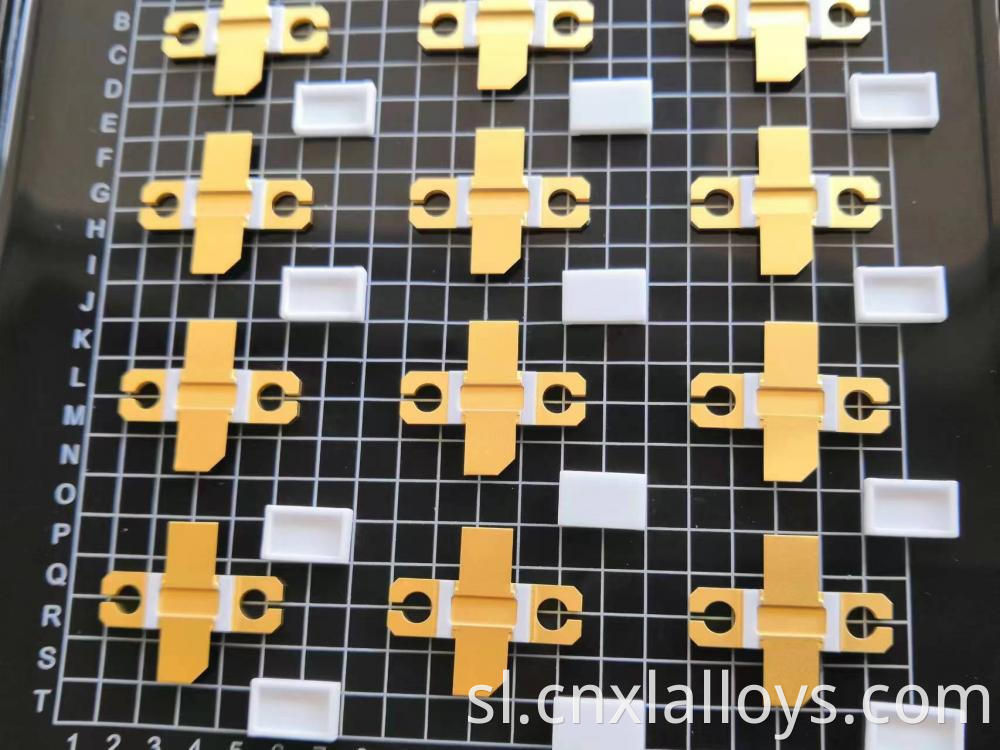

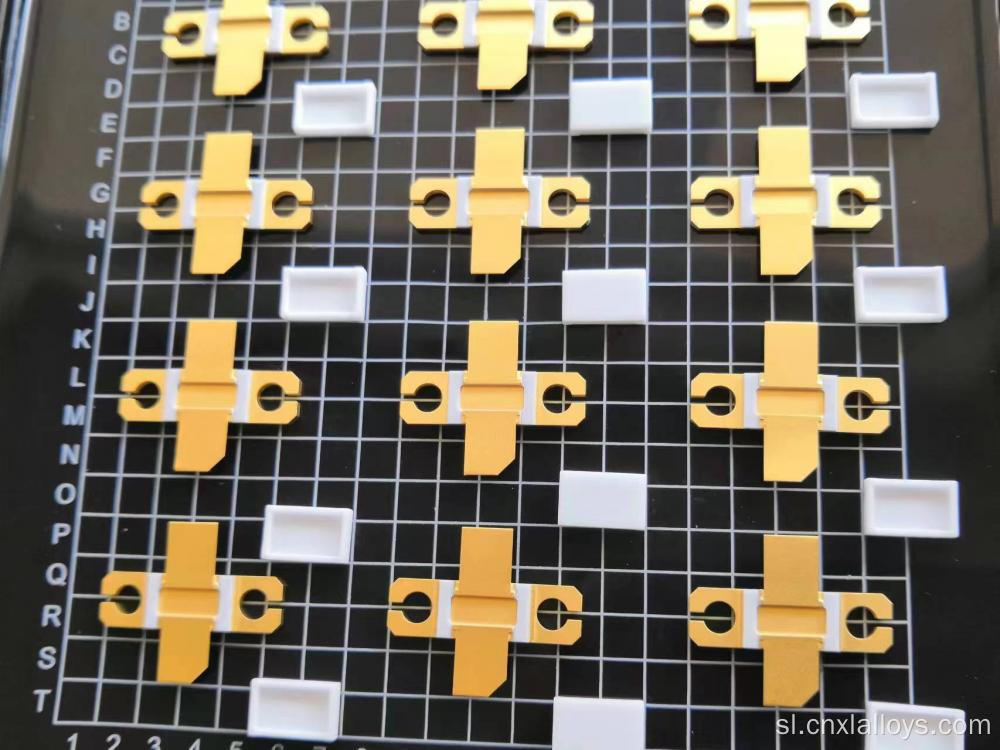

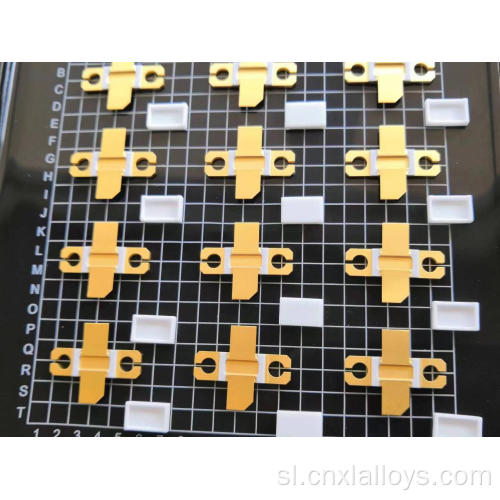

A thermally optimized package for high-power laser diode encapsulation

Značilnosti in prednosti

Vrhunsko toplotno upravljanje: uporaba naprednih kompozitnih osnovnih materialov, kot je WCU (toplotna prevodnost: 200-220 w/m · k), zagotavlja odlično platformo materiala za toploto , ki učinkovito črpa toploto stran od laserskega diodnega stika, da ohrani stabilno valovno dolžino in izhodno moč. [1, 1]
Visoka trenutna zmogljivost: Robustne modele svinca, vključno z bakrenim kovarom, so zasnovane za obvladovanje neprekinjenih operativnih tokov do 60a z minimalno električno izgubo.
Hermetična zaščita: Naši hermetično zaprti paketi ščitijo laserske občutljive vidike pred vlago in onesnaževalcev, kar je glavni vzrok razgradnje in katastrofalne optične poškodbe (COD), s čimer zagotavljajo dolgo operativno življenjsko dobo.
Ujemanje CTE: Osnovni materiali so skrbno izbrani tako, da imajo koeficient toplotne ekspanzije (CTE), ki tesno ustreza polprevodniškim materialom, kar zmanjšuje mehanski stres na matrici med toplotnim kolesarjenjem.
Prilagodljivost oblikovanja: Ponujamo popolnoma prilagodljive modele, od izbire materiala in odtisa do konfiguracije svinca in integriranega hlajenja, da ustvarimo rešitev za vašo posebno aplikacijo.

Scenariji prijave

Naša laserska ohišja z visoko močjo so ključne sestavine v širokem razponu naprednih sistemov:

Industrijska proizvodnja: lasersko rezanje, varjenje, obloga in 3D tiskanje (aditivna proizvodnja).
Medicinski in estetski: kirurški laserji, dermatološka zdravljenja in diagnostična instrumentacija.
Obrambna in vesoljska vesolje: LIDAR, Iskanje obsega, označevanje ciljev in usmerjeni energetski sistemi.
Optična komunikacija: Laserski moduli z visoko močjo za ojačevalnike vlaken (EDFA).

Ugodnosti za stranke

Maksimirajte lasersko zmogljivost: dosegajte večjo izhodno moč in boljšo kakovost snopa, tako da zagotovite, da vaša laserska dioda deluje pri stabilni, nadzorovani temperaturi.
Izboljšajte zanesljivost izdelka: povečajte življenjsko dobo in zanesljivost vaših laserskih sistemov s paketom, ki ponuja vrhunsko toplotno in okoljsko varstvo.
Poenostavite sistemsko integracijo: Naši paketi zagotavljajo robustno, vnaprej zasnovano platformo, ki poenostavlja postopek montaže in celoten sistemski toplotni dizajn.
Pospešite čas na trgu: izkoristite naše dokazane modele in simulacijske zmogljivosti za zmanjšanje ciklov razvoja in kvalifikacije.

Pogosta vprašanja (pogosto zastavljena vprašanja)

V1: Kakšna je prednost bakrene bakra (WCU) nad čistim bakrom (OFC)?

A1: Medtem ko ima čisti baker brez kisika (OFC) večjo toplotno prevodnost, je njegov koeficient toplotne ekspanzije (CTE) visok in se ne ujema s polprevodniškimi materiali, kot so GAA. WCU je sestavljen material, ki ponuja ravnovesje zelo dobre toplotne prevodnosti in nizke CTE, ki je veliko bližje laserju. To zmanjšuje mehanski stres na čipu med cikli vklopa/izklop, kar vodi do veliko večje zanesljivosti.

V2: Ali lahko v paket integrirate aktivno hlajenje?

A2: Da. Za najbolj ekstremne gostote moči lahko oblikujemo in izdelujemo pakete z integriranimi mikrokanalnimi radiatorji brez kisika. To omogoča neposredno hlajenje s tekočino, ki je najučinkovitejša metoda odstranjevanja toplote in omogoča bolj kompaktne in zmogljive zasnove laserskega sistema.

V3: Ali so vaši paketi skladni z mednarodnimi standardi zanesljivosti?

A3: Da, naše rešitve za embalažo za elektroniko so zasnovane in izdelane tako, da ustrezajo strogim mednarodnim standardom za zanesljivost, vključno z MIL-STD-883 za hermetičnost in okoljsko testiranje, s čimer zagotavljajo, da so primerne za najzahtevnejše aplikacije.
